1數控刀具的分類；

     車削刀具

     銑削刀具

     鉆削刀具

     工具系統

 2刀具的結構包括：刀體、刀片和夾緊機構

 夾緊機構主要的方式包括S類螺釘、P類杠桿、N類雙重堅固（用于粗加工或是要求穩定的精加工）

3刀片的形狀（以下是幾類常見的型號）PCD機加工刀具

C  80°菱形

D 55°菱形

V 35°菱形

K 55°平行四邊形

 R 圓形

S 90°正方形

T 60°正三角形

W 80°六角形

4 槽形

斷悄槽的意義是什么？

使切悄能按預先設定的方式，進行卷曲流動和折斷。使其形成可接受的良好屑形，從而實現對切屑的有效控制與材質憂化。有效控制刀具鋒利程度，以保證刀具的耐磨性能，切削力和刀尖強度達到最佳效果。PCD機加工刀具

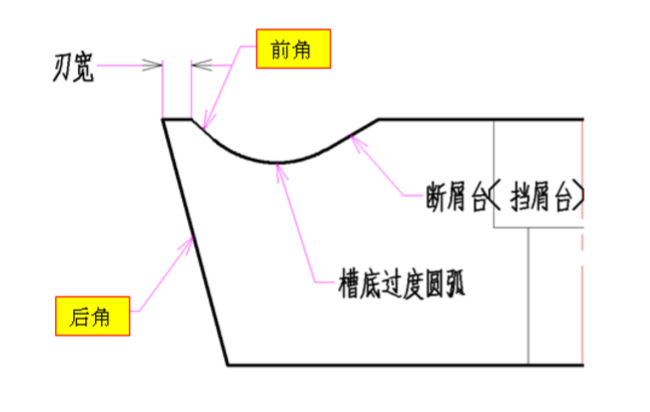

斷屑槽的形狀如下圖

后角和前角一定的情況下刀片的鋒利程度山寬來決定。

鋒利和強度兩個要素是矛盾的，設計時要找到這兩點間最佳的結合點。PCD機加工刀具

5 數控刀片的分類

按材料分為以下幾大類

1）硬質合金數控刀片

2）硬質合金涂層刀片

3）金屬陶瓷刀片

4）非金屬陶瓷刀片

5）超硬刀片



分深：硬質合金涂層刀片可以用于干切削，這類工作方式影響深遠

PVD和CVD兩種涂層相比的優缺點：

按應用領域分為以下幾大類：

車銷刀片

1）普通車削刀片

2）鋁材車削刀片

3）切斷切槽車削刀片

4）螺紋車削刀片

5）修光刃車削刀片

6）重力車削刀片

7）仿形車削刀片

8）雙面槽輕載粗加工刀片

9）其它

注：刀片的形式是一線的生產廠家在生產的過程中所產生的需求來反映到裝備廠家，最終出現各式各樣的刀片類型。應需求而生，隨環境變化而變化。PCD機加工刀具

單面槽（粗加工，用負刀片）為什么？

雙面槽（精加工，用正刀片）為什么？

粗加工時要求定位穩固要求刀片強度好，如果用雙面槽則會定位不利。如果用正刀片則會降低刀具使用壽命。PCD機加工刀具

分深；鋁材車削刀片（此類刀片不涂層不鈍化）

因?yàn)橐ＷC鋒利和排屑順利故刀片形狀沒有刃寬，前后角也要加大。

特點：a不涂層不鈍化保證鋒利 b前刀面非常順滑
